R M - 2 . 3

A M P L I F I C A D O R E S     ADVANCE
E S P E C I F I C A Ç Õ E S     T É C N I C A S

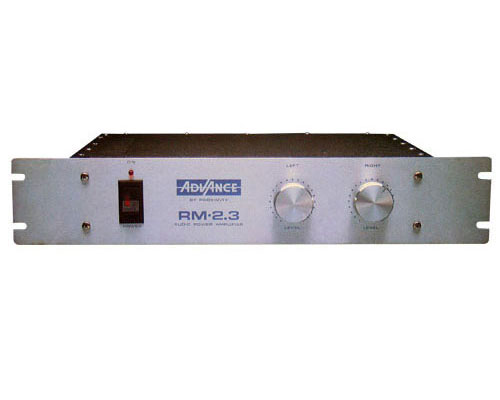

M O D E L O  R M  -  2 . 3

. POTÊNCIA DE SAÍDA :    220 WATTS RMS POR CANAL ( 4 OHMS )
                                          150 WATTS RMS POR CANAL ( 8 OHMS )
. RESPOSTA DE FREQÜÊNCIA :   10 HZ A 53 KHZ  - 3 dB
. FATOR DE AMORTECIMENTO :  MAIOR QUE 120 ( 1 KHZ 8 OHMS )
. IMPEDÂNCIA DE ENTRADA NÃO BALANCEADA :  47 OHMS
. SENSIBILIDADE DE ENTRADA :  1,23 VOLTS ( + 4 dB )
. RELAÇÃO SINAL RUÍDO :  MELHOR QUE 100 dB
. IMPEDÂNCIA MÍNIMA DE CARGA : 4 OHMS
. CIRCUITO CLASSE : AB
. PESO : 11,2 Kg
. DIMENSÕES :   L: 19 m/m  A: 3 1/2 m/m ( 2 U )  P: 15 m/m
. DISTORÇÃO POR INTERMODULAÇÃO :  MELHOR QUE 0,06 %
. DISTORÇÃO HARMÔNICA TOTAL :  MELHOR QUE 0,05 %
. ALIMENTAÇÃO : 110 / 127 / 220 / 240 VOLTS
. CONSUMO MÁXIMO EM 115 VOLTS :  726 WATTS

CARACTERÍSTICAS GERAIS :
. Alta potência com dimensões reduzida são características dos amplificadores ADVANCE RM - 2.3.
. Geralmente é usado com caixas full range devido a sua resposta ampla e plana. Nos sistemas de
  multivias, são mais usados nos médios e agudos.
. Painel em alumínio com pintura preta.
. Chassis construído em chapa de ferro com pintura eletrostática a pó.
. Placas de circuito em fibras de vidro.
. Transformador de força tipo núcleo 2C.
. Capacitores da fonte de alimentação com dimensões reduzidas e capacitâncias elevadas.
. Chave de reversão de voltagem no painel traseiro e liga / desliga no frontal.
. Dissipadores tipo multialetados em alumínio de liga especial dispostos bilateralmente, com transistores
  de saída fixados direto a eles, permitindo uma dispersão de calor mais rápida.
. Quatro pares de transistores de saída por canal.
. Controles de volume no painel frontal.
. Conectores : entrada : 01 par por canal ( RCA ).
                           saída : 01 par de borns por canal.
. Fusíveis de proteção : 01 para rede AC e 04 para alimentação DC.
