R L - 1 4 0 0

A M P L I F I C A D O R E S     ADVANCE
E S P E C I F I C A Ç Õ E S     T É C N I C A S

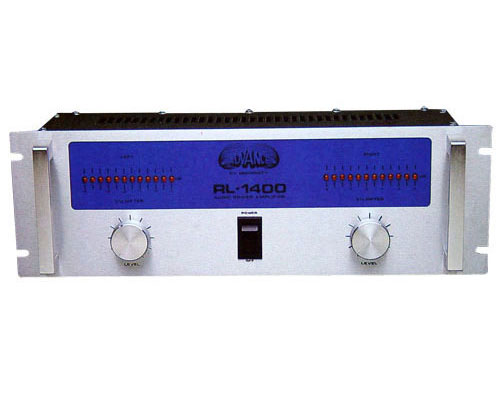

M O D E L O    R L - 1 4 0 0

. POTÊNCIA  DE SAÍDA :     250 WATTS RMS P/ CANAL  ( 4 OHMS )
                                             150 WATTS RMS P/ CANAL  ( 8 OHMS )
                                              80 WATTS RMS P/ CANAL  ( 16 OHMS )
. RESPOSTA DE FREQÜÊNCIA :   15 HZ A 80 KHZ  +   - 3 dB
                                                       10 HZ A 40 KHZ 0 dB
. DISTORÇÃO POR INTERMODULAÇÃO : MENOR QUE  0,05 %
. THD @ 100 W 4 Ω : MENOR QUE 0,03%
. FATOR DE AMORTECIMENTO :  250 A  1 KHZ ( 8 OHMS )
. IMPEDÂNCIA DE ENTRADA NÃO BALANCEADA :  47 K OHMS
. SENSIBILIDADE DE ENTRADA : 338 V ( - 6 dB )
. RELAÇÃO SINAL RUÍDO :  MELHOR QUE 90 dB
. SEPARAÇÃO ENTRE CANAIS : 78 dB
. IMPEDÂNCIA MÍNIMA DE CARGA :  4 OHMS
. CIRCUITO CLASSE :  AB
. PESO : 18 Kg
. DIMENSÕES :   L: 19"    A: 6"  ( 3,5 U )   P: 13"
. ALIMENTAÇÃO : 117 / 220 VOLTS
. CONSUMO MAXIMO EM 115 VOLTS : 800 WATTS

CARACTERÍSTICAS GERAIS :
. Alta potência, construção robusta, montagem simples de fácil acesso ás placas de circuito; são
  características dos amplificadores ADVANCE.
. Caixas acústicas tipo FULL-RANGE tem seu melhor rendimento ao serem ligadas a estes amplificadores
  onde graves, médios e agudos são reproduzidos naturalmente.
. Nos sistemas de multi vias ligados a divisores eletrônicos podem ser usados em qualquer faixa de
  freqüência, sendo mais comum o uso RL - 1400 nos médios e agudos.
. Painel em alumínio anodizado preto.
. Chassis construído em chapa de ferro com pintura preta enrugante.
. Placas de circuito impresso em compositer anti-chama no 350 X .
. Transformador de força externo (Núcleo tipo "EI").
. Capacitores eletrolíticos na fonte de alimentação com dimensões reduzidas e capacitâncias elevadas
  (tipo GIGA ELCO ).
. Chave de reversão de voltagem no painel traseiro.
. Dissipadores tipo "U" colocados externos no painel traseiro, permitido um resfriamento mais rápido
  dos transistores de saída neles acoplados.
. 3 pares de transistores de saída tipo T03 por canal .
. Fusíveis de proteção : 1 para rede AC, - 4 para alimentação DC ( 2 para cada canal ), estes fusíveis
  estão colocados no painel traseiro.
. Conectores de entrada tipo RCA dois por canal, permitindo ligar várias entradas em paralelo.
. Controles de volumes independentes por canal, no painel frontal.
. Indicadores de níveis de saída através de V.U com LEDS.
. "O" dB no V.U. indica potência máxima sem distorção em 4 ou 8 Ohms.
. Chave liga / desliga (POWER) no painel frontal.
