. Painel em alumínio, anodizado na cor preta. |
. Chassis em chapa de ferro com 2 m/m de espessura,construído de maneira robusta com reforços |
internos para suportar os pesos dos seus componentes sem danificá-los durante transportes. O |
chassis é pintado na cor preta após tratamento de fosfatização da chapa, com pintura eletrostática a pó. |
. As placas de circuito impresso são de fibra de vidro especial, com banho de estanho e furos metalizados |
que aumentam a capacidade de suportar as correntes que passam pelas trilhas do circuito. |
. Transformador de força do tipo "Toroidal" com potência de 1 KWA cada. |
. Capacitores eletrolíticos das fontes são do tipo "GIGA ELCO" com capacitância de 36.000 microfarades |
e 120 volts de tensão de trabalho. |
. Chaves de comutação de AC (liga/desliga) e reversão de voltagem ( 115/230 volts ) são especiais com |
contatos de prata e totalmente independentes para cada canal ( 2 chaves de liga/desliga e 2 chaves de |
reversão de voltagem ). |
. Sistema de dissipação tipo "TURBO" com ventilação forçada colocada ( o micro ventilador ) interna- |
mente, resfriando somente o dissipador onde estão fixados os transistores de potência, não colocando |
o ar em contato com as demais partes do circuito, evitando assim qualquer tipo de ação corrosiva nos |
componentes sensíveis. O ar é sugado pelo micro ventilador na parte traseira do aparelho, atravessa |
o túnel formado pelos dissipadores de calor, resfria-os e sai pelo painel frontal. |
. Refrigeração do sistema turbo de dissipação, é feito por um único micro ventilador com vazão de 42 |
litros de ar por segundo. |
. Este micro ventilador tem carcaça em alumínio ejetado e pintura eletrostática. O acionamento do micro |
ventilador é automático comandado por um sistema de relê seletivo, qualquer uma das chaves liga/desliga |
quando acionada, liga automaticamente o micro ventilador. |
. Os transistores de potência de saída no modelo RF - 701 são de encapsulamento tipo "T O 3" com |
características superdimensionadas para o aparelho ( 200 volts / 200 watts / 20 amperes cada ) num |
total de 14 transistores de saída por canal ( 7 peças NPN e peças PNP ). |
. Circuito de resposta rápida, usando circuito integrado operacional na entrada e os demais transistores |
de par complementar, são características deste projeto. |
. Fusíveis de proteção : Somente para a rede AC, uma para cada fonte e um para alimentação do relê. |
. Conectores de entrada : Um "XLR" macho, um "XLR" fêmea e dois jacks fêmea 1/4". Os vários |
conectores de entrada facilitam o trabalho quando se necessita ligar aparelhos em paralelo. |
. Conectores de saída são do tipo "BORNS" . |

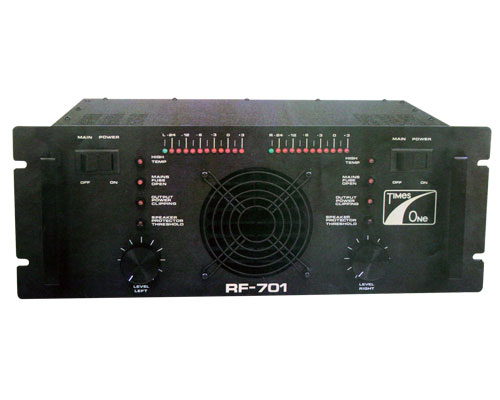

. Descrição do painel frontal : |
Chaves liga / desliga |
Controles de volume |
Indicadores através de "led"dos circuitos de proteção existentes no aparelho. |
A) HIGH TEMP: Circuito de proteção contra alta temperatura, desliga a fonte do canal que por qualquer |
que seja o motivo tenha elevado a temperatura de seu dissipador a mais de 80 graus Celsius. O canal |
só voltará a ligar quando a temperatura baixar a 60 graus. |
B) MAINS FUSE OPEN: Fusíveis AC aberto ( queimado ). |
C) OUTPUT POWER CLIPPING: Indicadores de "clip"ou pico de potência máxima atingida circuito |
digital e super veloz. |
D) SPEAKER PROTECTOR THRESOLD : Indica se a carga ligada á saída do aparelho ( alto falante ) |
não é inferior a 4 Ohms ou mesmo curto circuito. |
. Indicadores de níveis de saída através de V.U. com leds tipo "bargraf" dB no V.U. indica potência |
máxima sem distorção. |
