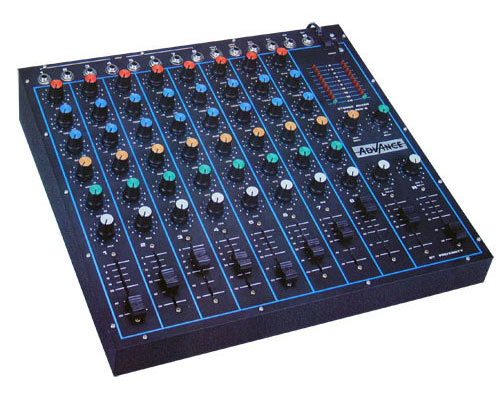

P A M   8 0 2 - S

M I S T U R A D O R     A D V A N C E
E S P E C I F I C A Ç Õ E S     T É C N I C A S
M O D E L O     P A M   8 0 2 -  S

. EQUALIZAÇÕES : REFORÇO E ATENUAÇÃO
                               GRAVES : EM 80 HZ 18 dB
                               AGUDOS : EM 16 KHZ 20 dB
. RESPOSTA DE FREQÜÊNCIA :   20 HZ A 20 KHZ ( 0,5 dB )
. DISTORÇÃO HARMÔNICA TOTAL : 0,05% ( 20 HZ A 20 KHZ )
. IMPEDÂNCIA DE SAÍDA : 0 dBm = 600 OHMS
. SENSIBILIDADE DE ENTRADA : VARIÁVEL A PARTIR DE- 60 dB
. RELAÇÃO SINAL RUÍDO : MENOR QUE - 65 dBm
. CROSSTALK : MENOR QUE - 60 dBm A 1 KHZ
. MÁXIMO SINAL DE SAÍDA : 0 dBm = 7,75 VOLTS RMS
. PESO : 5,2 Kg
. DIMENSÕES :   L: 420 m/m   A: 390 m/m   P: 80 m/m
. ALIMENTAÇÃO :  115 / 230 VOLTS COM CHAVE SELETORA
. CONSUMO MAXIMO EM 120 VOLTS : 8,2 WATTS

CARACTERÍSTICAS GERAIS :
. Indicador  0 dB   = + 4 dBm + 1,23 voltes RMS
. 8 canais de entrada compatíveis, alta ou baixa impedância para microfones ou linha.  Conectores tipo jack.
. Controles individuais por canal : ganho (GAIN), Agudos (TREBLE), Graves (BASS), Monitor (MON),equalizado e independente do volume do canal (pré - fader), Auxiliar efeitos (EFX) para uso de efeitos,equalizado e dependente  do volume do canal ( post - fader ), Panorâmico (PAN) permite colocar o sinal de entrada em um dos masters ou nos dois simultaneamente.
. Volume independente por canal com potenciômetro deslizante.
. Dois canais de saída ( Master L e R )  para  mixagem  dos  8  canais de entrada, com potenciômetro deslizantes econectores jack nas saídas.
. Um canal de saída ( MON. Master ) para controle geral de nível das mixagens de monitor, com potenciômetro rotativo e conector jack.
.  Um canal de saída ( EFX Master ) para controle geral de nível das mixagens dos efeitos, potenciômetro rotativoe conector jack.
. Dois canais de entradas ( Aux. Return 1 e 2 ) para controle de nível do retorno dos sinais processados da saída de efeitos ( EFX ), retorno direto aos masters (L e R ).   Estas entradas servem também para acoplar outras mesaspara expansão dos canais.
. Indicadores de níveis de saída Master ( L e R ) através  de  V.U.   tipo   "BARGRAF".
