Advance Som

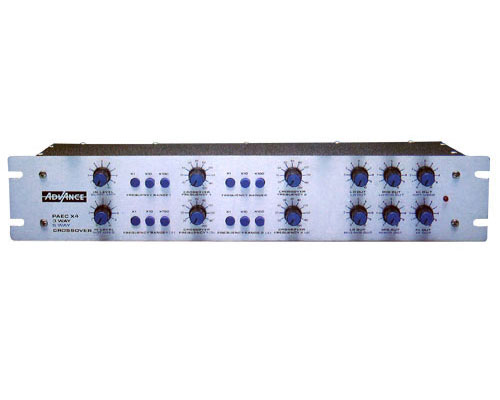

E C X - 4

D I V I S O R E S E L E T R Ô N I C O S

E S P E C I F I C A Ç Õ E S T É C N I C A S

M O D E L OS E C X - 4

. IMPEDÂNCIA DE ENTRADA: 10 K Ohms

. SINAL MÁXIMO DE ENTRADA: 8,7 VOLTS RMS (+ 21 dBm)

. IMPEDÂNCIA DE SAÍDA: 50 Ohms

. SINAL MÁXIMO DE SAÍDA: 8,7 VOLTS RMS (+ 21 dBm)

. RELAÇÃO SINAL RUÍDO: - 1401 Db

. FATOR DE AMORTECIMENTO : 300 A 1 KHZ ( 8 OHMS )

. GANHO MÁXIMO: 6 dB

. DISTORÇÃO HARMÔNICA TOTAL: .0,1% A 1 KHz saída a + 20 dBm

. FAIXA DE RESPOSTA DE FREQÜÊNCIA: de 20 Hz a 20 KHz

. CORTES DE FREQÜÊNCIAS VARIÁVEIS: X1 = de 20 Hz a 200 Hz

X10 = de 200 Hz a 2 KHz

X100 = de 2 KHz a 20 Hz

(Se nenhuma tecla for acionada prevalece X100)

. ATENUAÇÃO: 12 dB por oitava

. ALIMENTAÇÃO : 115 / 230 VOLTS

. CONSUMO MÁXIMO EM 115 VOLTS : ECX - 4: 4,0 WATTS - ECX - 5: 5,0 WATTS - ECX - 5 F: 4,8 WATTS

. PESO: - ECX - 4 : 3,0 Kg - ECX - 5 : 2,4 Kg ECX - 5 F : 2,3 Kg

. DIMENSÕES: - ECX - 4 : 19" (L) 3 1/3" (A) 7" (P) - ECX - 5 E ECX - 5F : 19" (L) 1 3/4" (A) 7" (P)

CARACTERÍSTICAS GERAIS :

. ECX - 4 : 2 ou 3 vias estéreo ou 2, 3, ou 5 vias mono, com todos os cortes programáveis de 20 Hz

. ECX - 5 : 2, 3, ou 4 vias mono, com todos os cortes programáveis - sendo o primeiro corte de

200 Hz e os demais de 20 Hz a 20 KHz.

. ECX - 5F : 4 vias mono com cortes pré programados em 200 Hz, 1200 Hz e 6500 Hz.

. Painel de alumínio anodizado natural.

. Chassis em chapa de ferro com pintura preta enrugante.

. Placas fibra de vidro nos três modelos.

. Transformador de força montado com chapa especial tipo "G.O" ( Grão Orientado) e blindagens

eletrostática eletromagnética.

. Chave de reversão de voltagem e chave liga desliga no painel traseiro.

. Fusível de proteção: 1 para a rede AC.

. Conexões: Entradas e saídas independentes, tanto no modelo estéreo quanto nos modelos monos,

usando em todos conectores tipo JACK, tanto nas entradas como para as saídas.

. Os divisores ADVANCE possuem controle de nível de entrada que na sua posição máxima obtêm-se

um ganho de 6 dB. Este ganho ajuda a compensar mesas ou pré amplificadores que não tenham

sinal de saída elevado, não obtendo-se assim o máximo rendimento de alguns amplificadores.

. As freqüências de cortes dos divisores são determinados pelas teclas multiplicadoras "FREQUENCY

RANGE e pelos potenciômetros "CROSSOVER FREQUENCY". As teclas X1, X10 e X100 (Lê-se vezes

um, vezes dez e vezes cem) são multiplicadoras do "CROSSOVER FREQUENCY" de 20 a 200Hz.

. Um exemplo para programar o modelo ECX4 em três vias estéreo para se usar caixas de graves,

cornetas de médio e tweeters.
. CROSSOVER FREQUENCY 1 em 80,
. FREQUENCY RANGE 1 em X 10 (vezes 10) , obtêm-se 800 Hz (80 x 10 = 800).
. C.F. 2 em 50.
. F.R.2 em X 100 (vezes 100), obtêm-se 5000Hz (50 x 100 = 5000).

. Seu crossover está pronto para trabalhar com graves de 0 Hz a 800 Hz, médios de 800 Hz a 5000 Hz,

e agudos de 5000 Hz a 20000 Hz.

. Não se deve esquecer que os mesmos cortes deverão ser repetidos no outro canal, por estarmos

trabalhando em estéreo.

. Os divisores ADVANCE possuem ainda controles de níveis de saída para cada via, aconselhando-se

deixar o volume dos amplificadores no máximo e controlar os níveis no crossover.
