8 X 2 T

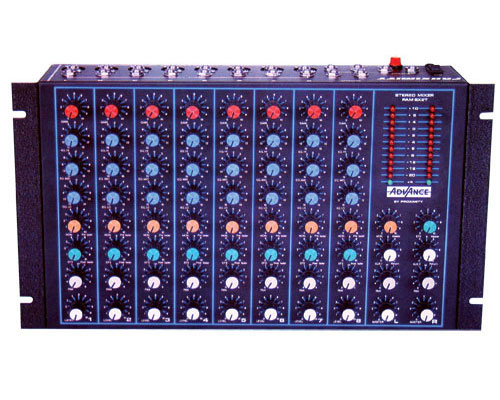

M I S T U R A D O R     A D V A N C E
E S P E C I F I C A Ç Õ E S     T É C N I C A S
M O D E L O   8  X  2  T

. EQUALIZAÇÕES :   REFORÇO E ATENUAÇÃO
                                 GRAVES : EM 100 HZ 15 dB
                                 MÉDIOS : EM 1500 HZ 15 dB
                                 AGUDOS : EM 10 KHZ 15 dB
. RESPOSTA DE FREQÜÊNCIA :   20 HZ A 20 KHZ  ( + ou - 0,5 dB )
. IMPEDÂNCIA DE ENTRADA BALANCEADA : MICROFONE : 4 K OHMS A 1 KHZ
                                                                        LINHA : 20 K OMHS A 1 KHZ
. RELAÇÃO SINAL RUÍDO :  - 100 dB ( 20 HZ A 20 KHZ )
. SLEW RATE : 15 VOLTS P/ MICROSEG
. CROSSTALK : - 75 dB A 1 KHZ
. IMPEDÂNCIA DE SAÍDA :  0 dBm = 600 OHMS
. GANHO MÁXIMO : MICROFONE 80 dB/LINHA 50 dB
. MÁXIMO SINAL SAÍDA : + 21 dBm = 8,7 VOLTS RMS
. MÁXIMO SINAL DE ENTRADA : MICROFONE : + 8 dB
                                                    LINHA : + 34 dB
. PESO : 6,4 Kg
. DIMENSÕES :    L: 483 m/m   A: 265 m/m  P: 100 m/m
. DISTORÇÃO HARMÔNICA TOTAL : 0,05 % ( 20 HZ A 20 KHZ )
. CONSUMO MAXIMO EM 115 VOLTS : 8,5 WATTS

CARACTERÍSTICAS GERAIS :
A) 8 canais de entrada para microfones ou linha. Microfone em baixa impedância balanceada eletrônica-
    mente, conectores tipo JACK estéreo, linha em alta impedância com conectores tipo JACK.
B) Controladores individuais por canal: ganho (Gain), agudos (Eq. Hi), Médios (Eq. Mid.), Graves (Eq.
     Lo), Monitor (Mon) equalizado e independente do volume do canal (pré - fader), Auxiliar efeitos
     (EFX) para uso de efeitos, equalizado e dependente do volume do canal (post - fader), Panorâmico
     (PAN) permite colocar o sinal de entrada em um dos master ou nos dois simultaneamente.
C) Volume (Level) independente por canal com potenciômetro rotativo.
D) Dois canais de saída (Master L e R) para mixagem dos 8 canais de entrada, com potenciômetro
     rotativo e conectores JACK.
E) Um canal de saída (Mon. Master) para controle geral de nível das mixagens de monitor, potenciômetro
     rotativo e conector JACK.
F) Um canal de saída (EFX Master) para controle geral de nível dos efeitos, potenciômetro rotativo e
     conector JACK.
G) Dois canais de entrada (Aux. Return 1 e 2) para retorno dos sinais processados da saída de efeitos
     (EFX), retorno direto aos masters (L e R) podendo-se ainda escolher para qual master retornar
     através dos (PAN) dos (Aux. 1 e 2).
     Estas entradas servem também para acoplar outras mesas para expansão canais.
H) Indicadores de níveis de saída Master (L e R) através de V.U. tipo " BARGRAF ", indicador 0 dB= +
     4 dBm = + 1,23 volts RMS.
I) Alimentação : 115/230 volts com chave seletora.
