A M P L I F I C A D O R E S    T I M E S    O N E
E S P E C I F I C A Ç Õ E S     T É C N I C A S

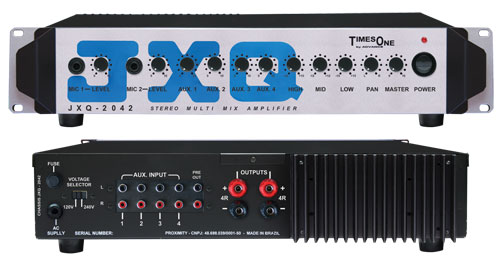

M O D E L O    J X Q - 2 0 4 2      I N T E G R A D O

. PRÉ - AMPLIFICADOR:
.  TONALIDADE:   Graves (LOW)   - 15 dB em 100 HZ  (atenuação e reforço).
                              Médios (MID)    - 12 dB em  1  KHZ  (atenuação e reforço).
                              Agudos (HIGH) - 15 dB em 10  KHZ (atenuação e reforço).
.  PRÉ   OUT    :    Resposta de Frequência:   10 HZ a 50 KHZ.
                             Crosstalk:   - 96 dB entre programas
                                                 - 66 dB entre canais
                              Nível de saída:  (0 dB) - 775 mV (normal )   3 V (máximo).
                              Impedância : 600 Ohms.
                              Distorção harmônica (THD) - menor que 0,03%.
. MISTURADOR:
. ENTRADAS:        Microfones:  entrada  2mV (normal), 15 mV (máximo).
                              Impedância:  27 K Ohms.
                              Auxiliares :   entrada   300mV (normal), 775 mV (máximo).
                              Impedância:  600  Ohms.
. AMPLIFICADOR :
. POTÊNCIA TOTAL DE SAIDA :   8Ω  -  170 WATTS RMS
                                                      4Ω -  240  WATTS RMS
                                                      2Ω  -   N/O
. RELAÇÃO SINAL RUIDO :  - 110 dB  (com volumes no máximo).
. DISTORÇÃO (THD) :  menor que 0,03% em 4 Ohms @ 100 Watts.
. RESPOSTA DE FREQÜÊNCIA :   - 3 dB de 15 HZ a 25 KHZ @potência total.
. FATOR DE AMORTECIMENTO :  > 300 em 1 KHZ 8 Ohms.
. DIMENSÕES :   L: 483 m/m    A: 88 m/m (2U)    P: 280 m/m.
. PESO : 8,3 Kg.
. CONSUMO:  350 V.A.  (máximo).

CARACTERÍSTICAS GERAIS :
.  2 canais de entrada para microfones de baixa impedância, com conectores tipo jack no painel frontal
   e  controles  de  volume independentes por canal.
.  4 canais  de  entrada  para  auxiliar estéreo,  com   conectores tipo RCA no painel traseiro, e volume
   independente por canal.
.  Pré  amplificador estéreo com  controle de volume geral e panorâmico  L/R, para mixagem dos 6 canais.
.  Controle de equalização estéreo   em 3 vias :  agudos / médios / graves .
.  Saída de  pré out  estéreo no  painel traseiro  com conectores RCA para ligação de outros amplificadores.
.  Amplificador estéreo  de 240 Watts RMS em 4 Ohms (120W+120W)  com saídas tipo born no painel
   traseiro (um par de bornes para cada canal).
.  Fusíveis de proteção:   01 para AC  -  externo.
                                        04 para DC  -  internos, para amplificador.
.  2 unidades rack " 2 UR ".
. Opera com rede 120 / 240 V.
