L I N E     A R R A Y    T I M E S    O N E
E S P E C I F I C A Ç Õ E S     T É C N I C A S
M O D E L O    L T O - 2 8 1 2 T I

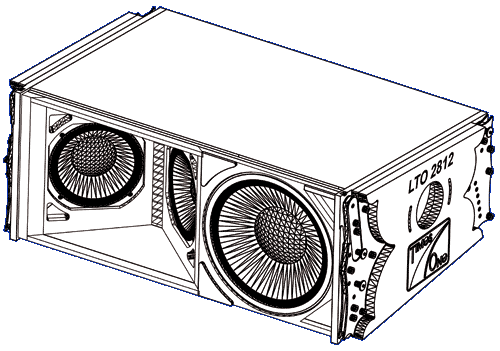

  Caixa Acústica para empilhamento vertical em formato de linha (Line Array), Fly ou Stack
  CONFIGURAÇÃO ELETROACÚSTICA
•  01 Woofer de 12 polegadas,   com potência admissível de 600 Watts / RMS, bobina de 4 polegadas,
 (conforme norma ABNT 10303)  1200 Watts programa musical.
Alinhamento em Bass Reflex.
•  02 Woofers de 8 polegadas,   com potência admissível de 300 Watts/RMS cada um,  bobina de 3 polegadas,
sendo um total de 600 Watts / RMS (conforme norma ABNT 10303)  1200 Watts programa musical.
Alinhamento em Cross Fire.
•  02 Drivers de Titânio, conjunto magnético de NEODÍMEO, com bobina de 44mm feita com fio CCAW,
e saída de 25 mm, com potência  total admissível de  120  Watts / RMS (conforme ABNT 10303)   240 Watts
programa musical .   Acoplado a uma guia de onda com formato Cilíndrico + Horn.
•  Cobertura angular horizontal  : 100 Graus.
•  Cobertura angular vertical :  5 Graus ou a resultante conforme a quantidade de gabinetes acoplados na
linha e posicionamento entre cada um.
•  Acoplamento com  possibilidades de  passos de 2 em 2 graus, num total de 6 posições, para um perfeito
ajuste da linha toda, com relação ao ambiente a ser sonorizado.
•  Sistema necessita de estrutura de sustentação (BUMPER), específico do modelo, com possibilidade de
sustentar  até 16 gabinetes e com fator de segurança 7:1.
  CARACTERÍSTICAS TÉCNICAS
• GRAVE:
•  Resposta de frequência: 65 Hz a 500 Hz
•  Sensibilidade: 99 dBSPL / 1W/1m
•  Pressão sonora máxima (calculada): 127 dBSPL ( + 3 dB picos)
•  Impedância nominal : 8 Ohms
•  Filtros recomendado para aplicação em Line Array:
   HPF  100 Hz 24 dB Linkwitzrilley
   LPF  400 Hz 24 dB Linkwitzrilley
•  Amplificador recomendado 600 Watts/RMS mínimo e 1600 Watts/RMS máximo 8 Ohms,
   ou associação com  amplificadores de 2 Ohms (consulte o fabricante).
•  Ajuste de processamentos consulte o fabricante.
•  MÉDIO GRAVE:
•  Resposta de frequência: 200 Hz a 2000 Hz
•  Sensibilidade: 103 dBSPL / 1W/1m
•  Pressão sonora máxima (calculada): 131 dBSPL ( + 6 dB picos)
•  Impedância nominal : 8 Ohms
•  Filtros recomendado para aplicação em Line Array:
   HPF  400 Hz 24 dB Linkwitzrilley
   LPF 1600 Hz 24 dB Linkwitzrilley
•  Amplificador recomendado 600 Watts/RMS mínimo e 1200 Watts/RMS máximo 8 Ohms,
   ou associação com  amplificadores de 2 Ohms (consulte o fabricante).
•  Ajuste de processamentos consulte o fabricante.

•  MÉDIO AGUDO:
•  Resposta de frequência: 1.500 Hz a 19.000 Hz
•  Sensibilidade: 110 dBSPL / 1W/1m
•  Pressão sonora máxima (calculada): 131 dBSPL ( + 6 dB picos)
•  Impedância nominal : 8 Ohms
•  Filtros recomendado para aplicação em Line Array:
   HPF  1600 Hz 24 dB Linkwitzrilley
   LPF 19600 Hz 24 dB Butterworth
•  Amplificador recomendado 120 Watts/RMS mínimo e 240 Watts/RMS máximo 8 Ohms,
   ou associação com amplificadores de 2 Ohms (consulte o fabricante).
•  Ajuste de processamentos consulte o fabricante.

Informações Gerais:
•  Conexão: 2 speakon 8 polos NL8MP
•  Dimensões: L: 855 mm     A: 340 mm    P: 550 mm
•  Peso:
26-abr-10
