L I N E     A R R A Y    T I M E S    O N E
E S P E C I F I C A Ç Õ E S     T É C N I C A S

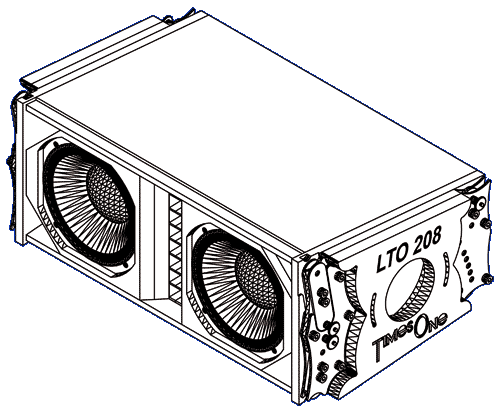

M O D E L O    L T O - 2 0 8 T I

  Caixa Acústica para empilhamento vertical em formato de linha (Line Array), Fly ou Stack
  CONFIGURAÇÃO ELETROACÚSTICA
•  02 Woofers de 8 polegadas, com potência admissível de 300 Watts/RMS cada um, e bobina de 3 polegadas,
sendo um total de 600 Watts / RMS (conforme norma ABNT 10303)  1200 Watts programa musical.
Alinhamento Bass Reflex.
•  01 Driver de Titânio,  conjunto magnético de NEODÍMEO,   bobina de 44 mm feita com fio CCAW, e
 saída de 25 mm, com potência admissível de 60 Watts / RMS (conforme ABNT 10303)    120 Watts
programa  musical. Acoplado a uma guia de onda com formato Cilíndrica + Horn.
•  Cobertura angular horizontal  : 110 Graus.
•  Cobertura angular vertical :  3 Graus ou a resultante conforme a quantidade de gabinetes acoplados na
linha e posicionamento entre cada um.
•  Acoplamento com  possibilidades de  passos de 2 em 2 graus, num total de 6 posições, para um perfeito
ajuste da linha toda,  com relação ao ambiente a ser sonorizado.
•  Sistema necessita de estrutura de sustentação (BUMPER), específico do modelo, com possibilidade de
sustentar  até 16 gabinetes e com fator de segurança 7:1.
  CARACTERÍSTICAS TÉCNICAS
•  MÉDIO GRAVE:
•  Resposta de frequência: 80 Hz a 4000 Hz
•  Sensibilidade: 100 dBSPL / 1W/1m
•  Pressão sonora máxima (calculada): 128 dBSPL ( + 3 dB picos)
•  Impedância nominal : 4 Ohms
•  Filtros recomendado para aplicação em Line Array:
   HPF  160 Hz 24 dB Linkwitzrilley ( 4 gabinetes ou mais)
   LPF 1600 Hz 24 dB Linkwitzrilley ( 4 gabinetes ou mais)
•  Amplificador recomendado 600 Watts/RMS mínimo e 1200 Watts/RMS máximo 4 Ohms,
   ou associação com  amplificadores de 2 Ohms (consulte o fabricante).
•  Ajuste de processamentos consulte o fabricante.

•  MÉDIO AGUDO:
•  Resposta de frequência: 1.200 Hz a 20.000 Hz
•  Sensibilidade: 110 dBSPL / 1W/1m
•  Pressão sonora máxima (calculada): 128 dBSPL ( + 6 dB picos)
•  Impedância nominal : 8 Ohms
•  Filtros recomendado para aplicação em Line Array:
   HPF  1800 Hz 24 dB Linkwitzrilley ( 4 gabinetes ou mais)
   LPF 19800 Hz 48 dB Butterworth ( 4 gabinetes ou mais)
•  Amplificador recomendado 60 Watts/RMS mínimo e 120 Watts/RMS máximo 8 Ohms,
   ou associação com amplificadores de 2 Ohms (consulte o fabricante).
•  Ajuste de processamentos consulte o fabricante.

Informações Gerais:
•  Conexão: 2 speakon 4 polos NL4MP
•  Dimensões: L: 650 mm     A: 252 mm    P: 380 mm
•  Peso:
26-abr-10
